智能型电动密集架系列产品经国家办公用品设备质量监督检验中心检验合格。各项指标均符合中华人民共和国GB/T13667.4-2003电动密集架通用技术条件国家标准和DA/T7-92国家档案局手动密集架行业要求，所用钢板均属上海宝钢生产的优质钢板。冷轧钢板符合GB710优质碳素结构钢薄钢板技术条件的国家标准；产品表面处理及质量符合GB6807-86钢铁工件涂前磷化处理技术条件的国家标准。具体工艺流程、规格、技术参数、质量要求如下：

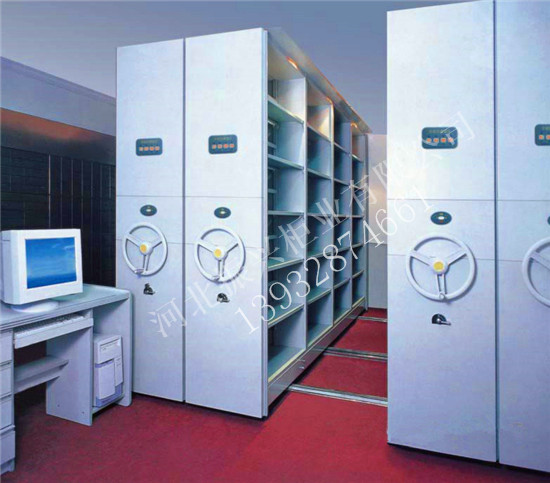

电动密集架架体部分说明：
一、所有钢板均采用优质一级冷轧钢板，冷轧钢板符合GB710-88优质碳素结构钢薄钢板技术条件的国家标准，确保密集架各项性能指标达到国家标准要求。产品表面处理及质量符合GB6807-86钢铁工件涂前磷化处理技术条件的国家标准。
二、密集架主要由底盘、立柱、搁板、挂板、侧面板、门板及传动机构、磁性缓冲装置、防尘、防鼠装置、地轨等部分组成。架体为拆装式组合结构。产品设有安全限位，每列密集架均安装防倒装置和档块。每列接触面均装有磁性缓冲密封装置，顶部装有防尘板，底部有防鼠装置，具有良好的防尘、防鼠、防潮、防光、防盗功能。其具体参数如下表：
设备 名称 | 设备配置 | 材料规格 | 设备 名称 | 设备配置 | 材料规格 |
轨道 | 轨 座 | 3.0mm 冷轧钢板 | 底座 | 底梁、轴档、夹紧 | 3.0mm 冷轧钢板 |
路 轨 | 25×25mm 实心方钢 | 门面 | 门 框 | 1.2mm 冷轧钢板 | |
架体 | 挂 板 | 1.2mm 冷轧钢板 | 门 板 | 1.2mm 冷轧钢板 | |
立 柱 | 1.5mm 冷轧钢板 | 定位模块 | ABS注塑件 | ||
层 板 | 1.2mm 冷轧钢板 | 制动装置 | 边列锁定装具(总锁) | 808锁 | |
档 条 | 1.0mm 冷轧钢板 | 门 锁 | 隐形锁 | ||
侧板 | 整体压筋式侧板 | 1.2mm 冷轧钢板 | 防护装置 | 密封条 | 20mm |
传动 机构 | 轴 承 | HR204E级 双排珠心 | 顶 板 | 1.0mm 冷轧钢板 | |
传动轴 | Φ20实心 45#钢 | 防尘板、防鼠板 | 1.0mm 冷轧钢板 | ||
连接钢管 | 内径Φ20无缝钢管 | 防倾倒 装置 | 3.0mm 冷轧钢板 | ||
铁滚轮 | HT200 灰铁铸造 | 表面处理 | 前处理 药剂 | Zn系磷化 | |
齿 轮 | ZG45 滚轮精制 | 高压 静电喷塑 | 环氧型聚 脂混合粉 | ||
摩托车 链条 | Φ8.5节距 12.7FR420 | 纯水洗 | ≤10ЦS 电导率 | ||
摇手 | 单臂摇把 | ||||
摇手体 总 成 | 滚珠轴承 |
1、底架为分段组合式，整体焊接而成，运行平稳且加工精度高，具有对接互换性，便于运输和安装，并设有防倾倒装置，防止架体倾倒。用材厚度为3.0mm冷轧钢板，压制成槽型，高度大于130mm，并双弯边加强，弯边大于50mm，架体长期荷重存放资料不变形，底盘与立柱连接采用M10X20螺栓，底架装配后的直线平行度不大于0.5mm/m，全长不大于2mm。
2、路轨轨芯采用25*25mm45#实心方钢，路轨两顶端设有限位装置，防止底盘脱轨，路轨保护板采用3.0mm冷轧钢板，轨盒宽115mm，单折边镀锌处理，背面焊接，使之在承重2000kg时不变型。轨道和轨道盒用膨胀螺丝固定在地面上。按规定铺设轨道，轨道的平行偏差≤1mm，轨道之间任何位置的水平偏差≤0.5mm。
★3、立柱采用1.5mm宝钢优质冷轧钢板，其设计采取正面双压筋处理，层数和间距可按需调整的设计方案，结构结实、坚固。立柱采用五位一体机流水线作业，自动冲孔、自动成型，确保产品准确性、精确无误，规格为50mm*39mm，立柱与底盘固定方式：采用立柱插入底盘槽口中用M10*20螺栓固定。（如附图1），
★4、层板：层板用1.2mm的宝钢优质冷轧钢板，层板正面采用双压筋处理工艺，每层层板载重≥80kg，层板采用七折弯边工艺，增大其承载能力，其单边增设防惯性书籍脱落挡筋，采用数控流水线成型机一次成型而成，无拼接、焊接加工。层间距可任意调整，大挠度为3mm，大负荷载重24小时卸载后不得出现裂痕和钢性变形，残余变形量不大于0.3mm。（如附图2），
5、档条：每二块搁板中间设有一根档条，便于分隔架体双面存放档案，材料选用1.0mm的宝钢优质冷轧钢板压制成槽型，设计为自锁式档条，依靠档条和挂板之间的机械组合达到锁紧功能。
★6、挂板：挂板采用双压筋处理，材料选用1.2mm的宝钢优质冷轧钢板冲压成型。挂板与立柱之间的连接方式采用双扣勾挂板，挂板与搁板之间也采用双扣勾，挂板与立柱连接的扣勾和挂板与搁板连接的扣勾平行度相差<1mm。（如附图3），
7、顶板：顶板为整体平板，选用厚度为1.0mm的宝钢优质冷轧钢板。
8、门板锁具：带隐藏式手把门锁，颜色与架体相协调。
智能型电动密集架电动部分配置描述
列别 | 部件名称 | 型号/规格 | 配置说明 | 图片 |
移 动 列 | 主机板 | MJJ-MAIN-4-2 | 1部/列 |
|
触摸屏控制面板 | 8寸彩色触摸屏 | 1部/列 |
| |
永磁直流减速电机 | 24V、9N.m、200W | 1台/列 |
| |
磁感应到位开关 | CHE18_20NB_H710 | 1个/列 |
| |
过道红外/底盘红外 | CHE/JK_10L_B710 | 1对/列 |
| |
照明器材 | 24V LED条状灯 | 1套/列（3节以上配2套） |
| |
列号灯（选配） | 1.8寸 | 1个/列 |
| |
灯光定位控制板（选配） | MJJ-LED-2 | 1套/列 |
| |
定位灯（选配） | MJJ-LED-1 | 1套/列 |
| |
漫反射传感器（选配） | CHE18-30NA-B710 | 1个/列 |
| |
开关电源 | 24V 200W | 1个/列 |
| |
固 定 列 | 主控板 | R-MZK | 1部/列 |
|
触摸屏 | 12寸彩色触摸屏 | 1部/列 |
| |
固定列控制主机 | 扬创科技 NF-PC2100 | 1部/列 |
| |
温湿度传感器 | AM2301 | 1个/列 |
| |
门禁红外探测器 | CHE/JK_10L_B710 | 1对/组 |
| |
漏电开关 | DZ47LE-32 | 1个/组 |
| |
总锁开关 | LA167-D8 | 1个/组 |
| |
通讯线 | 定制线 | 1套/组 |
| |
通讯接口 | UT-2201 | 1个/组 |
| |
烟雾探头（选配） | KL-8818B/24V | 1个/组 |
| |
其他设备 | 无线控制器（选配） | 300Mbps | 1个/组 |
|
手持电脑（选配） | MC55A0 | 1个/库 |
|
三、智能型电动密集架功能要求描述
功能 | 序号 | 项目 | 说明 |
架体基本功能 | 1 | 手动控制功能 | 通过密集架摇把控制每列向左向右手动移动的操作 |
2 | 电动控制功能 | 移动列控制面板具有左移、右移、停止、禁止、合架等操作按钮；通过固定列触摸屏控制各架体左移、右移、停止、禁止、合架系统操作设置、资料管理查询等各种操作。架体移动时，移动列控制屏会切换到只显示架体移动指向箭头、文字提示和架体三维图案的界面。 | |
架体基本功能 | 3 | 计算机控制功能 | 电脑远程控制各架体左移、右移、停止、禁止、合架系统操作设置、资料管理查询录入等各种操作，在打开档案所在的架体时自动在右下角显示该区域监控视频，可以实时查看区域架体运行情况及掌握工作人员情况。 |
4 | PDA、智能手机、IPAD等平板电脑控制功能 | PDA、智能手机、IPAD等平板电脑可远程控制各架体左移、右移、停止、禁止、合架、系统操作设置、资料管理查询录入等各种操作。 | |
5 | 电机功能 | 电机安放于底架内，使用带测速功能的有刷电机。采用不超过24V的安全直流电压，应达到低噪声，免维护，无火花，长寿命的效果。架体运行速度不超过4.5米/分钟，电机运行速度不超过500转/分钟。。电机运行速度可以通过移动列触摸屏设置速度范围（1～99），运行速度稳定。 | |
6 | 手电动互换功能 | 停电或断电后自动切换成手动功能。 | |
7 | 防震防倾倒功能 | 通过拉杆及防倾倒装置实现此功能。 | |
8 | 缓启动缓着陆功能 | 采用PWN调速电机，电机可低速启动、高速运行、轻柔合拢，避免碰撞。 | |
9 | 防尘、防鼠功能 | 达到防尘、防鼠的要求，确保档案安全 | |
10 | 自动照明功能 | 采用24Vled冷光源条状照明灯，架内有人，灯光自动开启。 | |
11 | 非接触式到位检测功能 | 采用非接触式的磁感应位置检测传感器判断架体是否闭合。 | |
12 | 人体感应开架功能 | 当人员站在架体前一段时间后，人员面对的相应列自动打开。自动开架功能打开之后，固定列控制屏上会提示已开启开架功能，自动开架按钮会变成自动关闭。 | |
13 | ★档案灯光引导功能 | 查找档案后，通过节层对应位置LED引导灯精确指引档案位置，侧面板列号灯通过闪烁节层位置信息指引档案位置。在固定列以及移动列控制屏上面的资料显示区域提示档案名称、条码、所在位置、存储方式等信息，在移动列控制屏上面的状态指示位置显示档案的位置信息 。 | |
架体基本功能 | 14 | ★遥控紧急锁定功能 | 可以通过遥控器锁定与解锁架体，通过遥控锁定时，不能通过其他方式解锁架体。架体锁定之后，控制屏上面显示禁止移动，单击解除按钮，无法解除。 |
15 | ★列号数码管显示功能 | 列号数码管显示功能，要求能任意统一编排编号。不少于5位1.8寸数显模式。可以通过活动列触摸屏实时修改数字及亮度，具有屏保功能，架体左右运行时，能以左右波动方式显示架体运行方向，同时可闪烁显示查询到的档案资料列/节/层信息，支持红外遥控控制功能，可以通过红外遥控器控制架体移动和进行参数修改。 | |
16 | ★温湿度检测及定时通风功能 | 具备温湿度检测及定时通风、超限通风功能。逐列依次大通道打开全面通风，通风间隔时间可设置。通风时，固定列控制屏上会弹出对话框显示正在开始通风时间、通风区列信息等 | |
17 | 故障自检功能 | 电动控制系统故障自检功能。 | |
18 | 温湿度显示及报警功能 | 温湿度显示及报警功能。，在固定列控制屏的设置界面里可以对温湿度上下限以及超限是否报警进行设置。 | |
19 | ★移动列显示控制功能 | 采用不小于8英寸真彩触控液晶屏，触摸屏上可显示区列号、温湿度数值、架体状态、资料名称、所在位置信息，要求触摸液晶屏有向左、向右、停止、禁止、合架、查询功能按钮，还有参数设置菜单，电机的运行速度直接在参数设置菜单里可以设定。可设定参数超过15项。面板外壳采用圆角嵌入式安装，颜色灰白的，需可以从前侧板正面装卸，以利于维护。在移动列主界面上可以通过操作两个箭头按钮控制架本列架体的左右移动，通过六个圆形按钮控制架体的禁止、停止、合架、查询、设置操作；当出现报警信息时，界面右上角的相应密集架报警状态指示会点亮变红； 界面上图像化显示时间，数字化显示温湿度、日期等信息。 | |
架体基本功能 | 20 | ★固定列显示控制功能 | 采用10.4寸一体化触摸显示主机，ARM核心，Wince操作系统，要求在电动，手动模式控制架体运行时，固定列触摸屏都可通过图形方式实时显示区域架体运行情况，图形运动状态与架体实际运行情况一致。屏幕上方显示禁止、停止、自动开架、合架、通风、查询、开架列表、多通道、设置、关闭等功能按钮。固定列主界面上可以直观的显示密集架区列；架体移动时，可以用动画的形式展示运行状态；中间有两个方向箭头用于控制架体左右移动，在屏幕中央实时的显示架体的运行状态以及温湿度信息；在打开架体时，屏幕下方可以显示档案名称、档案条码，地址条码，存储方式等信息。软件自带WebService，远程电脑、手机可直接访问该固定列，获知该固定列实时架体图片信息，网页控制架体。 |
21 | 合架功能 | 当架体内没有人或者遮挡物时，架体可以自动合架。在固定列控制屏的设置界面里，可以对合架功能设置开启与否，并可以设置自动合架时间。 | |
22 | 多通道功能 | 可以实现同一区域打开多个通道。在固定列屏幕上面单击多通道按钮，会弹出架体视图，然后通过选择两个过道，让两个过道同时打开。 | |
人体安全保护功能 | 1 | 红外线保护功能 | 底盘、过道采用红外保护技术，保护人员在架体内安全。并在控制屏上的状态指示由绿变成红，并有红色字样的过道有人提示 ，移动列控制屏的过道指示灯点亮变红。 |
2 | 电机堵转保护功能 | 当电机在运转过程中发生机械故障或过载时，电机堵转保护装置会自动切断电机供电，故障排除后，能自动恢复运行。 | |
3 | 防倾倒保护功能 | 防倾倒装置。 | |
4 | 运行超时保护功能 | 当机械构件松脱或打滑时会导致电机长时间运行。应具备超时运行保护功能：运行时间（应可调）超过时能紧急停止运行。出现运行超时时控制屏上会显示运行超时提示，在移动列控制屏上的运行超时指示灯点亮变红。 | |
5 | 漏电保护功能 | 电力回路、操作回路各有专用的断路器，如漏电或过电流发生时立即停止，回路切断。电器线路必须有可靠的短路保护装置；保护接地电路的连续性应符合GB/T526.1-2002的第8章的规定。短接的动力电路与保护电路(包括机座)之间绝缘电阻应大于1MΩ。导线绝缘电阻不得小于20 MΩ。 | |
人体安全保护功能 | 6 | 过载保护功能 | 破坏电机均速移动情况出现时，电路自动过载保护。 |
7 | 禁止移动保护功能 | 架内有人时锁定架体，禁止电动操作。 | |
8 | 防夹保护功能 | 实现安全的密集架防夹保护功能，在所有传感器失效情况下，能够可靠停机。并在移动列控制屏中的设置界面上可以对防夹保护参数进行设置 。 | |
9 | ★线缆布置功能 | 传输电缆应予架空，不得缠绕、打结，开启至大位置时电缆无绷紧现象。线缆必须符合国家标准，施工人员必须具备安防技术员资质证书。 | |
10 | 安全电压供电功能 | 电机部分采用24V低压供电。 | |
11 | ★光幕保护功能 | 采用光同步红外线光幕探测技术达到架体内无安全盲点。光幕密度7.5cm，采用光同步技术，发射与接收无需同步线连接，采用密集架专用光幕，不得使用电梯用光幕。 | |
12 | ★视频联动功能 | 在远程局域电脑打开档案所在的架体时，无需操作自动调用区域视频监控，查看库房中运行架体区域的视频，做到身临其境 | |
13 | 机械锁锁定功能 | 在移动列上将机械锁锁定之后架体无法移动，在控制屏状态显示机械锁锁定，在移动列控制屏的机械锁指示灯点亮变红。 | |
档案管理功能 | 1 | 档案操作功能 | 具备档案入库、存放、检索、借阅、归还、统计、报表、打印等功能，具备档案无序存放，有序管理功能，具备档案随意存放、现场借取、现场校核等功能 |
2 | 信息查询功能 | 直接在架体上查询档案的存放信息并提示档案存取情况 | |
3 | 辅助功能 | 具备档案附助电子文档说明功能 | |
4 | ★用户权限管理功能 | 管理系统不同功能可以通过权限划分分帐号管理。在系统的用户管理中设置了用户以及群组管理，可以对不同用户、不同群组设置不同档案访问权限以及系统操作权限，实现了对群组、用户的新建、修改、删除、密码修改、权限设置等功能。 | |
档案管理功能 | 5 | 上架、定位功能（选配） | 支持批量上架及智能化自动定位功能，档案定位液晶显示功能和定位灯显示功能，定位灯定位到小单元 |
6 | 纠错催还功能 | 具备自动纠错功能，自动催还功能。档案资料上架纠错管理功能 | |
7 | ★预留RFID升级功能 | 出入库管理及档案跟踪，要求采用超高频RFID卡，通过架位管理自动实现档案的出入库； 智能安全门 ① 能自动识别档案进/出； ② 自动读取入库档案的电子标签 ，并向管理人员发出信号； ③ 自动读取出库档案的电子标签，对没有办理借阅手续的档案进行报警。 | |
8 | ★智能灯光定位和语音提示、屏幕显示定位功能 | 智能化灯光引导定位以及语音提示、列上屏幕显示所查询档案的位置，便于工作人员快捷查找管理档案 | |
9 | 查询档案自动开架功能 | 管理人员调取某本档案时，在系统内点击档案名称，档案所在架体自动打开，并通过灯光指示出档案位置，同时语音播报档案位置信息 | |
软件管理功能 | 1 | 开机自检功能 | 系统开启后自动自检系统及各部分状态 |
2 | 故障反馈功能 | 系统自检发现故障后，自动将故障模块信息以窗口及语音方式提示管理人员，便于明确故障设备 | |
3 | 数据备份功能 | 数据库数据备份(通过计算机软件实现) | |
4 | 自动通风功能 | 根据温湿情况进行定时、自动通风(通过计算机软件实现) | |
5 | 权限保密功能 | 管理系统设置了权限保密功能，用户可为该系统自行设置密码。密码实行分级管理，操作员级用户只能操作架体和借还档案，管理员级用户可进行数据库权限内的修改 | |
软件管理功能 | 6 | 网络智能电源管理 | 服务器电脑可以远程直接对智能密集架及固定列电脑进行远程电源管理，打开或关闭指定或全部密集架区域的电源。 |
7 | 软件智能联动功能 | 1、智能密集架管理系统与库房的温湿度管理系统联动运行工作，具备按序开关架进行恒温恒湿消毒净化工作，同时也可以直接在一体化软件上控制控温、控湿、消毒净化等设备，并产生报表。并预留与防盗、消防、报警系统联动运行等扩展功能。 2、智能密集架管理系统必须具备与综合档案应用管理信息平台对接的接口；智能密集架管理软件要求智能联动运行，实现通过综合档案应用管理信息平台对密集架进行管理，且实现无缝对接。 | |
8 | 温湿度显示功能 | 固定列和电脑上实时显示，精度不低于：温度±1℃，湿度±5%RH | |
9 | 网络管理功能 | 通过电脑软件实现，该管理软件应完成与温湿度智能管理软件、综合档案应用管理信息平台接口.智能型密集架管理软件应能通过网络对密集架进行管理，并完成与原数据系统的接口，且实现无缝对接 | |
10 | 排队查找功能 | 通过电脑软件实现 | |
11 | 触摸操作功能 | 彩色大液晶触摸显示屏 | |
12 | ★独立网络管理功能 | 主控列配置一体化控制主机，采用Wince6.0版操作系统，性能稳定可靠，支持站点发布功能，能够在不配置服务器的条件下发布固定列访问主站，局域网内终端(包括移动设备)可以通过网页访问方式通过访问固定列ip控制架体的移动，停止，能够查看移动列的状态。 | |
13 | ★档案组盒功能 | 在全部资料选项中，选择一条档案条目，然后右键组盒，选择档案盒条码，完成档案组盒。 | |
14 | ★档案的导入、导出功能 | 在资料管理菜单下，全部资料中可以通过导入excel文件，在出、入库、全部资料中可以实现档案条目的导出。 | |
15 | 多结构功能 | 系统同时具有C/S(客户机/服务器)、B/S两种结构，支持计算机软件及移动终端网页登录 |
