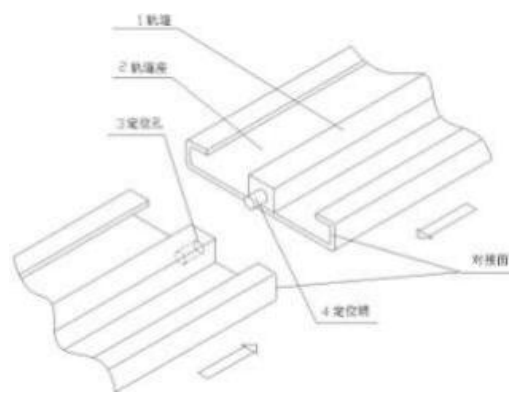

一、精密、方便的档案密集架轨道
本装置的目的在于克服已有技术的不足，提供一种改进的档
案密集架的轨道。
本实用新型解决上述技术问题所采用的技术方案为：
一种档案密集架轨道， 包括轨道座和在所述的轨道座上的 轨，其特征是：包括两相邻互相连接的轨道，所述的轨道的连接 端上有定位销，另一相邻轨道的连接端上有与所述的定位销配合
的定位孔。
为优化上述技术方案，本实用新型所采取的措施还包括：
所述的轨道的一个连接端上有定位销，另一个连接端上有定
位孔。
所述的轨道的两个连接端上有定位销，另一相邻轨道的两个
连接端上有定位孔。
所述的定位销和定位孔设置在轨道连接端的轨上。
所述的定位销和定位孔设置在轨道连接端的轨道座上。
由于本实装置采取了上述的技术措施，它与现有技术相比具
有如下优点：在安装长轨道库房的时候，轨道可以依照实际需要
生产任意长度。在安装的时候，当地面铺平以后，可以把需要长 度的轨道的定位销插入另一根轨道的定位孔内，从而可以迅速地 铺设轨道。同时，使用本实用新型铺设的轨道，在使用一端时间 以后，如地面出现不可预见的凸起或凹陷，轨道可以在小范围内
保持必要的直线度，使架体可以自由的移动。

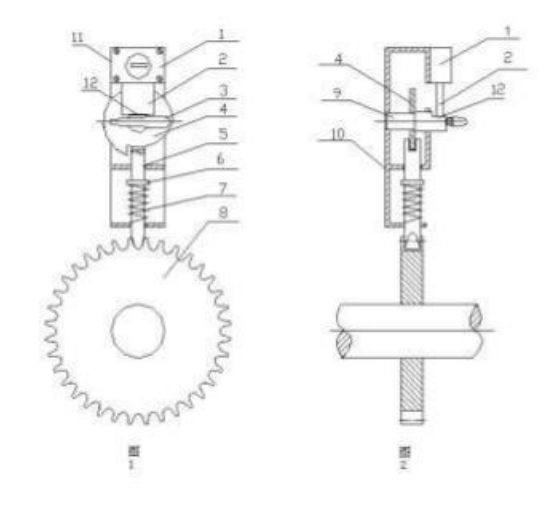

二、档案密集架锁定装置
本装置功能目的在于克服已有技术的不足，提供一种档案密 集架的锁定装置，它能够有效地保障工作人员的人身安全以及档
案资料的安全。
本装置解决上述技术问题所采用的技术方案为：
一种档案密集架锁定装置，其特征是：有一架体，在所述的 架体上安装有凸轮、凸轮轴、控制凸轮的手柄、与所述的凸轮啮
合的顶杆、顶杆弹簧，在所述的架体上还有锁定所述凸轮轴的
锁。
为优化上述技术方案，本实用新型所采取的措施还包括：
所述的锁包括锁体和锁舌，在所述的凸轮轴上有一与所述的
锁舌相啮合的平台。
由于本实用新型采取了上述的技术措施，它与现有技术相比 具有如下优点：档案密集架在安装了本锁定装置后，当工作人员 在摇开密集架在架体内部工作时，可将密集架架体锁定，避免夹 伤。 当工作人员离开档案室时，将锁锁上后可防止别人乱动档案
资料，从而保障了档案资料的安全。

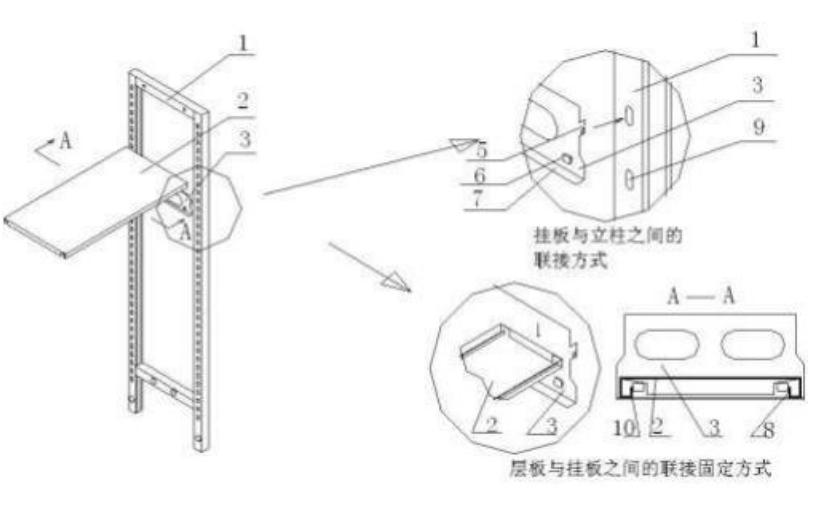

三、便于调层的密集架层板安装结构
本装置解决以上技术问题所采取的技术方案是这样的：
一种密集架层板安装结构， 包括， 立柱、盖板、底板和层 板；其特征在于，立柱上冲有榫扣孔，并连接有挂板，挂板上设
有与立柱上榫扣孔配合的榫扣体，层板安装在两头的挂板上。
所述的立柱上的榫扣孔是等距离地多个、呈竖立的椭圆型， 挂板上与立柱上椭圆型榫扣孔配合的榫扣体设在挂板两侧、每侧 一个或每侧上下各一个，榫扣体是与挂板平面垂直的四方体，该 四方体块上开有向下开口的凹槽，开有向下凹槽的榫扣体呈抓钩
状将挂板挂在两立柱之间。
所述的挂板的下边向内 90 ゜折翻形成承重边，层板就安装在
承重边上。
为优化上述技术方案所采取的技术措施还包括：
所述的挂板的垂直面两侧设有两个凸台，该凸台与层板两端
所设的凹腔相配合，使层板牢固地安装在挂板上。
所述的挂板的垂直平面上开有两抓手孔。
由于采取了上述的技术措施，与现有技术相比其优点是：
由于挂板上设有与立柱上榫扣孔配合的榫扣体，层板安装在
两头的挂板上，层板安装和拆卸十分方便。
由于立柱上的榫扣孔是等距离地多个，挂板上与立柱上榫扣 孔配合的榫扣体呈抓钩状将挂板挂在两立柱上，所以，挂板不仅 可牢牢挂在立柱上，而且还可在立柱上选择和变动挂入哪两个榫
扣孔中，进而使层板间隔符合使用者需要而变动。
由于，层板间隔可符合使用者需要而变动，大大提高了密集
架的利用率。

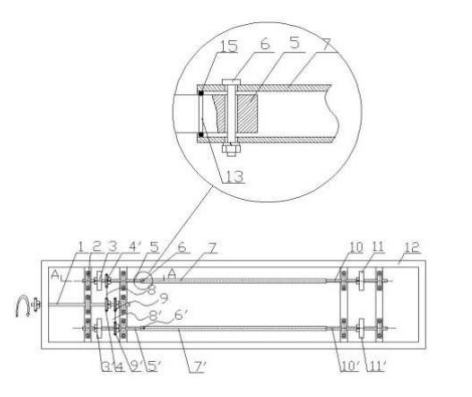

四、低噪声密集架传动装置
本装置解决以上技术问题所采取的技术方案是这样的：
一种低噪声密集架传动装置，包括，底盘、动力机构、传动 机构；其特征在于，传动机构包括，主动中轴，主动中轴上的两 个主动链轮，两个主动链轮对应的两个从动链轮， 由两个从动链 轮分别带动的两根前轴，分别在两根前轴上的走轮，两根后轴， 分别将两根后轴与两根前轴连接在一起的两根连接管，两根连接
管分别与前、后轴连接处的固定销子，分别在两根后轴上的走
轮，支撑中轴、两根前轴和两根后轴的、固定在底盘横档上的 5对轴承；两根前轴和两根后轴分别与连接管连接的连接部设有凹
槽，凹槽上设有“O”型弹性圈。
由于采取了上述的技术措施，与现有技术相比其优点是：
由于两根前轴和两根后轴分别与连接管连接的连接部设有凹 槽，凹槽上设有“O”型弹性圈，轴和连接管转动时的径向间隙
变化由 O 型弹性圈吸收，避免连接管与前后轴之间刚性接触碰
撞，克服了连接管和前后轴之间相互碰撞所形成较大噪声。
由于支撑中轴、两根前轴和两根后轴的 5 对轴承是带轴承座 的双列向心带轴承座的轴承，降低了对底座上轴承座安装基面的 平面度要求，使底座制作更方便高效。而且由于双列向心带轴承 座的轴承的作用，使轴转动更加轻便灵活，进一步有效降低噪声
的产生。

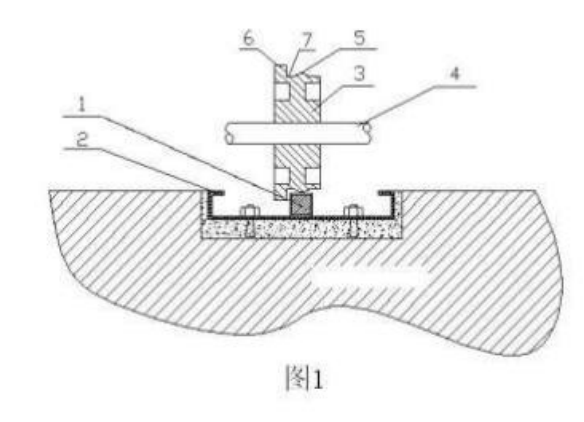

五、轻便、省力的档案密集架的行走轮
本装置目的在于克服已有技术的不足，提供一种改进的档案 密集架的行走轮，使密集架在满载的时候也可以使用很小的力量
使架体移动。
本装置解决上述技术问题所采用的技术方案为：
一种档案密集架的行走轮，包括轮体，在所述轮体的端部有
台阶，其特征是：与轨道接触的外圆周轮面上有弧形凸起。
为优化上述技术方案，本实用新型所采取的措施还包括：
在所述轮体的一个端部有台阶。
由于本实用新型采取了上述的技术措施，它与现有技术相比 具有如下优点：行走轮外圆周轮面采用凸起的圆弧结构，使轮面 与轨道面的接触面积大大的减小了，与轨道的接触由以往的面接 触改进为现在的线接触， 即使在密集架满载的时候也可以使用很
小的力量使架体移动。

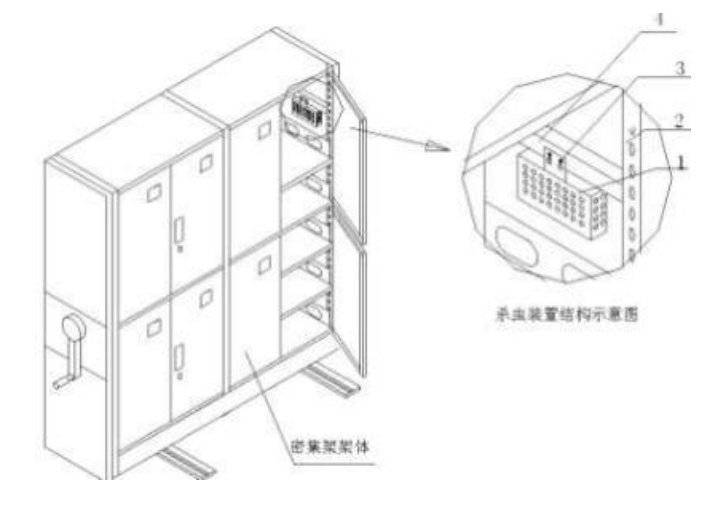

六、带杀虫装置的密集架
本装置目的在于克服已有技术的不足，提供一种改进的带杀
虫装置的档案密集架。
本装置解决以上技术问题所采取的技术方案是这样的：
一种带杀虫装置的密集架，包括，立柱、盖板、底座、侧
板、层板和门板；其特征在于，密集架内壁的立柱间设有一个装
着挥发性杀虫剂的杀虫装置。
所述的杀虫装置包括，药剂盒、药剂盒内的挥发性杀虫剂、 与药剂盒上部连接的悬挂板、固定在密集架立柱上的横档和于悬
挂板上将药剂盒悬挂在密集架内壁上的固定件。
所述的杀虫装置的药剂盒带网孔。
所述的药剂盒上部的悬挂板上设有两个有圆形和长方形组成
的悬挂孔。
所述的于悬挂板上将药剂盒悬挂在密集架内壁上的固定件是
固定螺钉。
由于采取了上述的技术措施，与现有技术相比其优点是：
由于密集架内壁立柱间设有一个装着挥发性杀虫剂的杀虫装 置，一改杀虫剂和资料混放的情况，避免了密集架内文件档案易
污染的现象。
由于杀虫装置悬挂在密集架内壁上，不占用层板上存放资料
的空间。
杀虫装置的药剂盒带网孔，挥发药剂性能好，杀虫效果好。
杀虫剂装于药剂盒内，当杀虫剂失效时，将布满网孔的杀虫
剂盒子方便地取下，易于更换清理。
主要技术性能参数表
序 | 项目 | 技术参数 | 执行标准 |
1 | 档案柜外形尺寸 | 高2400mm宽1800mm深1300mm（可根据需求定制） | 行业标准 |
2 | 每层斗板载荷 | 额定载荷50公斤，最大载荷70公斤 | 行业标准 |
3 | 自重 | 不超过550公斤 | 行业标准 |
4 | 供电源 | 三相五线380V或单相三线220V | 行业标准 |
5 | 定位精度 | ±2毫米 | 行业标准 |
6 | 柜表面颜色 | 根据用户的要求配色喷塑(环保性)，采用环保原料和先进工艺生产 | 国家标准 |
7 | 钢材 | 立柱≥2 mm，门、前封板、挂板、顶板、底板、封板≥1.2 mm，斗板≥1.5mm | 国家标准 |
8 | 触摸屏控制系统 | 液晶触摸屏 | 行业标准 |
9 | 表面处理 | 经静电处理，绝缘、耐用，符合GB/T13667.1-2003标准 | 国家标准 |
